一. 背景

随着社会的快速发展，电力作为重要的能源支撑，其稳定供应至关重要。传统电力运维模式在面对日益复杂的电网结构和多样化的用户需求时，逐渐显露出效率低下、响应不及时等问题。智慧电力运维系统管理平台应运而生，对电力运维进行全方位、智能化管理，为保障电力系统的可靠运行提供了有力支持。

“十三五”文件明确表示，十三五是我国建成小康社会的决胜期，深化改革的攻坚期，也是电力工业加快转型发展的重要机遇期。其中多体现对于新能源的关注，以绿色发展为主线，涵盖了“供应能力、电源结构、电网发展、综合调节能力、节能减排、民生用电保障”6个目标。根据中国电力企业联合会、电力设计规划总院等发布的相关报告可知，我国能源消费以持续增长态势稳定发展。

二. 为什么要电力运维智能化平台，适用于哪些场景？

全球范围内城镇化、数字化和工业化进程的加速与电力政策的改革带来了前所未有的能源挑战，不断增加的电力管理需求极大冲击了电力企业传统的运维模式。而电力运维云平台针对传统运维模式存在的任务效率低、巡检不规范、仪表难管理、无法远程监测、人工成本高等难点痛点进行改进优化，深度融合了电力运维行业各业务环节，规范监测了变电所运行环境，简化了巡检流程，减少了运维成本，提高了运维效率。

电力运维主要应用于以下场景：

① 专业电力运维企业：运维企业需定期派遣专业团队前往用户变电室检查设备运行情况。

② 电力三产：承包电力安装工程，提供电力服务，结合运维云平台功能大幅提升服务质量效率。

③ 园区物业：可使用平台电能监测与用能分析功能实现远程在线监测多个变电所环境。

④ 大型企业：大型企业内部往往存在多种系统，为保证各系统正常运转，需人员定期巡查设备。

⑤学校、医院等更多存在管理设备管理与电力监控需求的行业。

三. 传统运维和现代化运维和的差别

3.1 传统运维存在哪些问题：

问题响应慢：人工发现问题并上报，纸质记录，反馈时间长；

缺陷定位：发生问题需前往现场排查处理，耗时耗力，问题定位周期长。

维护成本高：设备种类多，定期设备检修，需专业人员轮番值守；

巡检无监管：现场人员执行情况不得而知，没有统一规范流程缺乏管理；

数据不全面：传统仪表功能单一，缺少附加分析功能、处理建议、统合日志；

信息封闭化：存在本地监控系统，数据封闭侈，与其他系统的信息互通性较差；

体验差异：人员专业性参差不齐，服务体验有差异；

3.2 现代化运维的特点有以下几个方面：

• 信息数字化：结合互联网技术，多种信息化手段搭建数字化平台；

• 问题流程化：拆分问题，自动进入流程处理，注重有序高效；

• 监测多元化：医院、学校、楼宇、企业，各行业监测内容多样；

• 分析专业化：结合算法、工具、信息技术分析数据，深度挖掘数据价值；

• 服务一体化：产业相关服务息技术分析数据，深通过统一平台提供，件通知、处理建议、实现一体化；

• 运维智能化：配电房自动化、事件通知、处理建议、分析报告等等；

四. AcrelCloud-1000电力运维云平台

安科瑞电力运维云平台采用现代互联网通信技术、云计算、大数据分析 等流行技术开发，通过高算力边缘计算网关采集智能仪表与传感器的数据并统一化、标准化处理，上传到云服务器统一存储，并通过平台实现对电能在线实时监测、用能情况分析、设备的精益管理、任务的合理调度、月度报表展示等功能，以此来达到帮助用户分析变电所运行环境，减少故障停电时间，保障电网稳定供电与设备安全运行的目的。

4.1 平台架构设计

4.2 核心组成元器件

4.3 平台功能

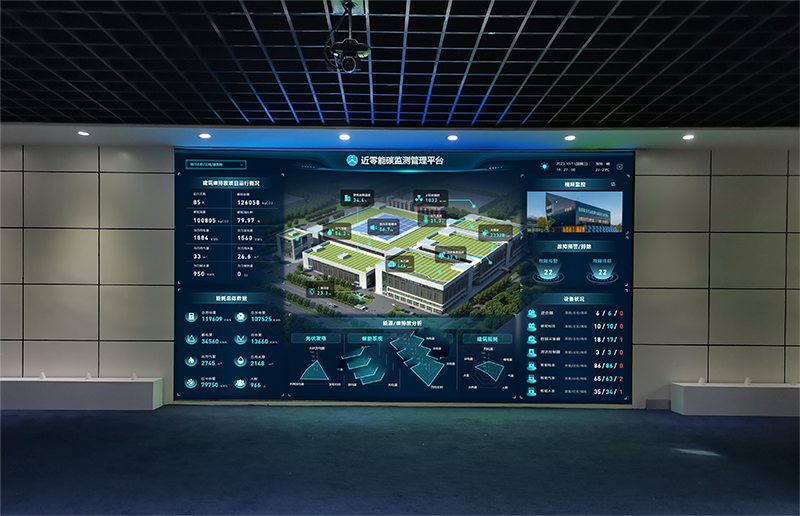

• 首页展示界面

• 配电房3D监测：采用3D建模构图，和配电房实际环境匹配；实时监测配电房内安装的各类传感器和柜体状态；实时监测配电房进出线的电力运行状态；

配电组态图：实时在线监测变电所内各配电回路 的各项电力参数，通过配电主接线 图整体了解配电运行情况。实时监测断路器状态，包括合闸位 置、分闸位置、弹簧储能、接地刀 闸等；实时监测变电所内各变压器运行状 态，包括变压器的负荷率、绕组或 油浸温度、运行功率等；

电力监测界面：电力数据显示选定变电所选定回路的电力数据和曲线，包括电流、相电压、线电压、频率、功率因数、有功功率、无功功率、视在功率、电压、电流不平衡度等参数，曲线显示统计期内大小平均值，并支持导出图表；并支持支持逐日极值统计，方便用户通过用户通过表格查询数据。

用能分析：用能报表显示各回路的用能数据，包括日报、月报、年报，日报显示分时用能，月报显示分日用能，年报显示分月用能，报表可以导出。

谐波监测：采集监测2-32次谐波含有率情况，协助用户分析电力系统运行质量状态。

设备控制：支持遥信类设备的远程控制、支持标准协议的遥调功能；提供控制的二次密码确认，确保操作的安全可靠；支持特定型号仪表的消音、自检、复位功能。

环境监测：通过在变电所中安装门禁、烟雾探 测器、水浸探测器、红外探测器， 实现变电所防侵入、火灾报警、水 浸报警、小动物侵入报警等功能。

通过视频摄像头远程监视变电所整 体运行环境，同时可实现视频回放、 云台控制、语音对讲。结合环境温湿度传感器、SF6传感 器、局放传感器，全面感知变电所 运行环境，实现变电所“安全运行、 提质增效”的管理目的。

漏电监测：通过在高低压开关柜内电缆接头、断 路器触头、刀闸开关、高压电缆中间头等设备安装电气接点在线测温装置， 防止在运行过程中因氧化、松动、灰 尘等因素造成接点接触电阻过大而发热成为安全隐患，提高设备安全保障；

针对低压用电环节各回路中的剩余电流、温度和故障电弧等进行监测，当剩余电流越限时报        警输出，以提醒维护人员进行安全检查，防止因漏电引起的火灾或人员危害事件的发生。

报警通知：平台可配置遥信变位报警（水浸、烟雾、门磁、开关跳闸等）、遥测越限报警（过压、欠压、过流、线缆温度过高、绕组温度过高等）、运行报警（仪表离线、网关离线等），报警上下限可根据现场情况灵活配置；告警实时性高，支持的种类多。现已维护近300种参数类型，800种告警类型，同时支持自定义参数的告警。使用特定型号的Anet网关可支持断电报警。

报警分析：实时分析平台整体报警情况，统计日、月、年报警总数，协助用户分析问题站点与原因。

用户分析报告：月度统计站点的用电情况、变压器运行情况、谐波、不平衡度情况等问题。支持在线编辑，预置策略，能根据数据为客户提供相关建议，支持pdf导出，支持功能选配，通过打钩控制功能的显示与隐藏。

平均功率因数：在力调电费中，若以平均功率0.9作为力调电费考核标准，低于0.9，则会有一定电费罚款比例，高于0.9，会有一定电费奖励比例，注意各地区政策不同。平台通过监控平均功率因数变化，可及时向客户推送相应平均功率因数报警信息。

4.4 手机APP后台功能

a. 通过手机APP实现配电图查看、视频监视及回放、电力参数查询、最大需量统计、用能分析，并可通过手机接收报警、执行巡检、记录缺陷。

b. 通过手机APP实现配电图查看、视频监视及回放、电力参数查询、最大需量统计、用能分析，并可通过手机接收报警、执行巡检、记录缺陷。

c.工单执行: 在手机app里面的待办事项模块，可以查看巡检人员工单执行情况；

d.任务流程图：通过手机APP查看巡检人员执行任务的路线，及流程进度。

e. 设备控制:目前支持照明，仪表控制（消音，复位，分合闸等），摄像托，风机，SVG控制，空调控制等，控制时可以选择验证方式，可以通过短信验证或者操作密码验证远程控制合法性。

h. 抢单：可以通过临时派单，让人员根据距离故障站点的距离，就近抢单，就近处理站点故障，留存处理记录。

g. 版本升级：通过扫码安装运维app后，每次系统升级，登录app后，会有app推送提醒升级，可以查看升级内容，会有视频介绍本次app和web版本升级的内容（新增功能，及修复的bug）。

4.5 软件更多功能

• 视频、巡检机器人联动：使用巡检机器人或云台摄像头时，可以实现设备联动效果，报警时自动转动位移，记录识别事件，需搭配使用视频服务器

• 操作票管理：增加操作票流程管理，并能无缝接入运维流程或者单独使用，丰富运维数据。

• 运维+光伏+能耗整合：多类型能源数据整合至运维平台，支持水电气冷热及新能源光伏，打造完整的一体化监管平台，提升人员工作效率，借助统一的任务管理，简化运检流程。

• 容需分析：根据用户实际情况进行基本电价的按容按需计费，为用户成本控制提供依据。

• NB物联网设备：NB协议水浸、烟感、门禁设备接入、智能灭火装置接入。
